立式圆柱与方形模块化承压水箱力学特性对比
一、结构受力与薄弱点

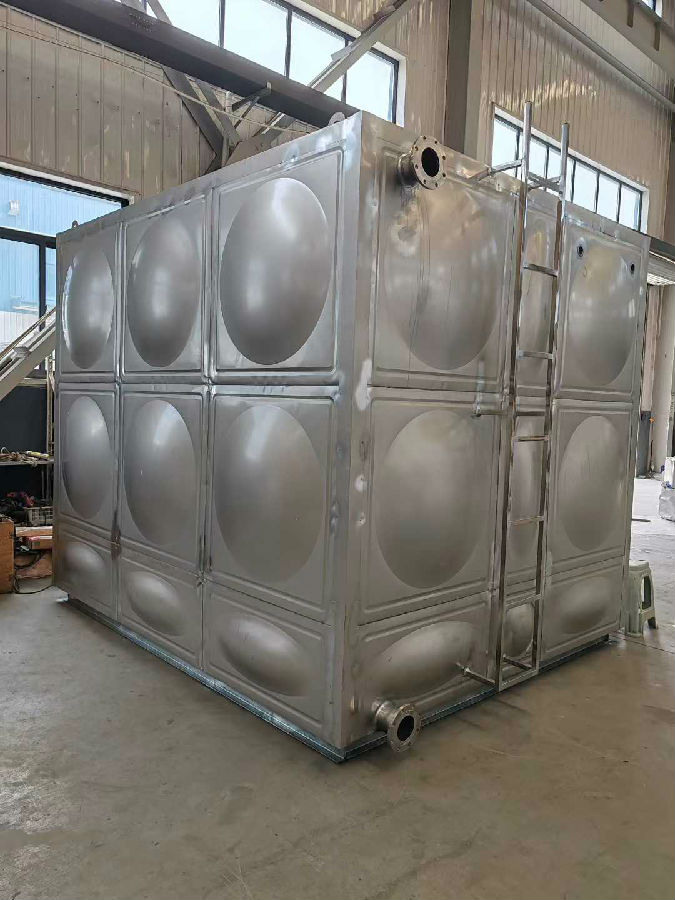

在静态水压下，立式圆柱水箱依靠筒体环向薄膜应力承载，效率较高，其薄弱点集中于下部筒体与封头环缝及接管开孔处（应力集中系数高）。方形模块化水箱侧板属平板受弯，变形量δ与板跨L的四次方成正比，其板面中心及四角焊缝为固有薄弱点，依赖拉筋分割板格以控制变形。
受水锤冲击时，圆柱水箱的接管法兰根部承受高频脉冲弯矩，易发生疲劳开裂。方箱因平板阻尼低，拉筋焊点及板面连接螺栓在交变载荷下易出现松动与疲劳断裂。
在自重与保温载荷下，圆柱需关注鞍座处筒壁的局部压应力，防止接触区屈曲；方箱则需防范基础不均匀沉降导致的框架扭曲及侧板密封失效。
二、高压工况设计逻辑
依据GB/T 150及TSG 21规范，设计压力≥0.1MPa即纳入压力容器监管。
1.
封头选型：高压工况首选标准椭圆形封头（2:1），因其应力分布最均匀；严禁使用平板封头，避免过大的弯曲应力。
2.
加强筋排布：圆柱主要通过环向加强圈控制外压屈曲，间距需满足外压临界载荷计算。方箱需采用“下密上疏”的拉筋排布策略，底部板格高度需严格限制（通常≤0.5m），以抵消底部高压。
三、负压工况风险
负压（真空）对箱体具有破坏性。圆柱薄壁筒体易发生环向失稳屈曲（瘪塌）；方箱平板侧板更易出现局部凹陷及密封胶条脱落。
防护措施：必须配置真空破坏阀或防负压呼吸阀，严禁完全密闭运行。对于承压方箱，需在侧板背部增设井字形背筋，提升抗外压刚度。
选型建议：0.3MPa以上高压工况优先选用立式圆柱结构；空间受限的常压/低压工况可选方箱，但必须严格执行拉筋力学核算。
